Treesoft CAD 7.4 – die Neuerungen

Mehr Komfort beim Planen. Eine neue Befehlsbasis für die Automatisierung.

Treesoft CAD 7.4 verbindet zahlreiche direkt nutzbare Verbesserungen mit einer der tiefgreifendsten technischen Erneuerungen der vergangenen Jahre.

Dadurch lassen sich viele Funktionen einfacher bedienen, häufig benötigte Befehle sind schneller erreichbar und wiederkehrende Arbeitsschritte werden weiter automatisiert.

Gleichzeitig haben wir die technische Grundlage der Makroprogrammierbarkeit vollständig neu entwickelt. Damit verbessern wir nicht nur die heutige Version, sondern schaffen die Voraussetzungen für den weiteren Ausbau der Automatisierung und die zukünftige KI-gestützte Schaltplanerstellung.

Der Kern von Treesoft CAD 7.4 – Vorsprung neu programmiert

Skript-Interpreter, Compiler und Debugger vollständig neu entwickelt

Treesoft CAD wird seit Jahrzehnten von Makros unterstützt. Zahlreiche Menüs, Dialoge, Assistenten und automatisierte Abläufe basieren auf diesen kleinen Programmen.

Den dahinterliegenden, seit mehr als 25 Jahren eingesetzten Skript-Interpreter haben wir vollständig durch eine moderne Eigenentwicklung ersetzt. Gleichzeitig haben wir den Compiler und den Debugger neu entwickelt.

Alle vorhandenen Makros arbeiten bereits auf dieser neuen technischen Grundlage. Dabei stellen umfangreiche Vergleichstests sicher, dass die gewohnten Abläufe weiterhin zuverlässig funktionieren.

Der neue Unterbau bringt konkrete Vorteile:

• vorhandene Makros werden schneller ausgeführt,
• Makros lassen sich besser prüfen und analysieren,
• Fehler können gezielter eingegrenzt und schneller behoben werden,
• neue Funktionen und Kundenwünsche lassen sich effizienter entwickeln,
• die Weiterentwicklung wird sicherer und besser automatisierbar und
• der neue Interpreter kann zukünftig auch in weiteren Treesoft-Produkten eingesetzt werden.

Von einzelnen Zeichenaktionen zu eindeutigen Befehlen

Damit Treesoft CAD Abläufe zuverlässig automatisieren und später auch durch künstliche Intelligenz ausführen kann, muss jeder einzelne Zeichenschritt als eindeutiger Befehl zur Verfügung stehen.

Eine Linie zeichnen, ein Symbol setzen, einen Text einfügen oder das Fadenkreuz positionieren darf für die Automatisierung keine unbestimmte Mausbewegung sein. Jeder Schritt muss genau beschreiben, was an welcher Position und mit welchen Eigenschaften ausgeführt werden soll.

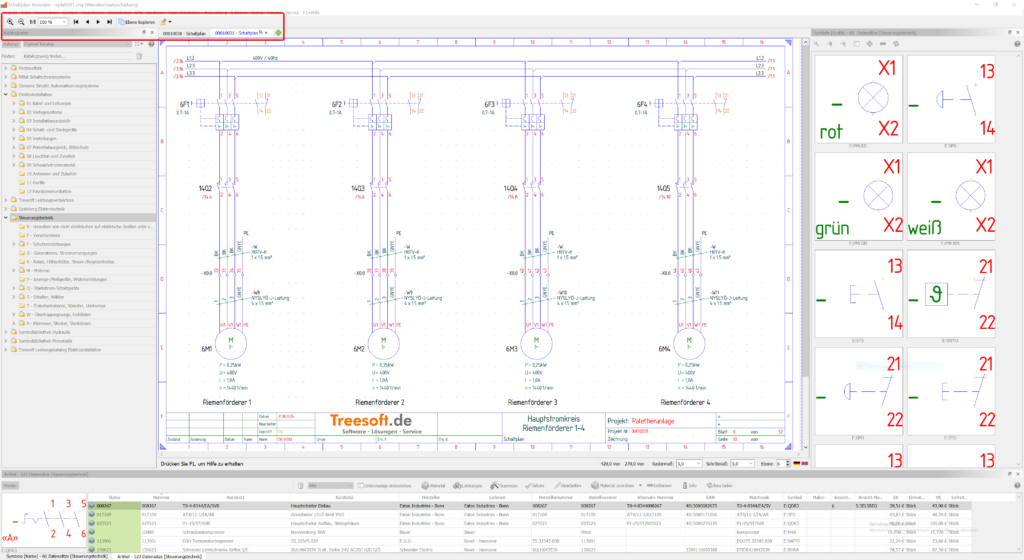

Die ersten neuen Zeichen- und Positionierbefehle sind in Treesoft CAD 7.4 bereits umgesetzt. Die neue Symbolleiste für das Positionieren des Fadenkreuzes ist der für den Anwender sichtbare Teil dieser grundlegenden technischen Arbeit.

Treesoft CAD Befehlsaufzeichnung

Einmal vormachen. Kontrolliert wiederholen.

Auf Grundlage der neuen Befehlsstruktur entwickeln wir die Treesoft CAD Befehlsaufzeichnung weiter.

Der Rekorder erfasst Zeichnungsschritte als geordnete Liste eindeutig beschriebener Befehle. Eine einmal aufgezeichnete Abfolge kann später geprüft, erneut ausgeführt und für wiederkehrende Aufgaben verwendet werden.

Eine erste Version des Rekorders ist bereits vorhanden. Für den weiteren Ausbau überarbeiten wir das Aufzeichnungsformat so, dass Befehlsfolgen dauerhaft lesbar, nachvollziehbar und austauschbar bleiben.

Die Befehlsaufzeichnung schafft damit die Grundlage für:

• wiederholbare Zeichnungsabläufe,
• weniger manuelle Eingaben,
• einheitliche Ergebnisse bei standardisierten Aufgaben,
• wiederverwendbare Automatisierungen,
• zukünftige Generatoren und parametrisierbare Schaltungsvorlagen sowie
• Arbeitspläne, die später auch durch den KI-Assistenten erstellt werden können.

Der nächste Schritt: Automatisierung auf Kommando

In der nächsten Ausbaustufe sollen die neuen Zeichenbefehle, die Befehlsaufzeichnung, der Schaltplankonfigurator und parametrisierbare Schaltungsvorlagen zu einem durchgängigen Automatisierungssystem zusammenwachsen.

Der Schaltplankonfigurator soll sich dabei zu einem Ebenen-Generator weiterentwickeln. So soll er nicht nur vorhandene Ebenen übernehmen, sondern zukünftig auch neue Ebenen erzeugen, Arbeitsschritte wiederholen und Nummerierungen automatisch fortführen.

Gleichzeitig entwickeln wir die Funktion „Schaltung setzen“ grundlegend weiter. Statt ausschließlich mit starren Vorlagen zu arbeiten, sollen Schaltungsvorlagen Parameter erhalten. So könnte beispielsweise der eingegebene Bemessungsstrom automatisch die Auswahl des passenden Schützes, der Artikelnummer und des Symbols steuern.

Unser vorgesehener Titel für diese Entwicklungsstufe lautet:

Treesoft Office 7.5 – Automatisierung auf Kommando

Das Ziel: aus Worten werden Schaltpläne

Unser Ziel für Treesoft Office 7.6 ist die KI-gestützte Schaltplanerstellung.

Du beschreibst in normaler Sprache, welche Schaltung du benötigst. Der KI-Assistent übersetzt diese Beschreibung nicht unmittelbar in unkontrollierte Zeichenaktionen, sondern erstellt zunächst einen vollständigen Arbeitsplan.

Jeder einzelne Schritt dieses Arbeitsplans bleibt sichtbar und kann von dir geprüft werden. Erst nach deiner Freigabe führt Treesoft CAD die vorgesehenen Befehle aus.

Dadurch bleibt das Ergebnis nachvollziehbar und reproduzierbar: Derselbe freigegebene Arbeitsplan erzeugt immer dasselbe Ergebnis.

Treesoft Office 7.6 – aus Worten werden Schaltpläne

Du beschreibst. Treesoft zeichnet. Du behältst die Kontrolle.

Erweiterte Koordinateneingabe

Mit der Tab-Taste direkt zum Ziel

Die Koordinateneingabe wurde um zahlreiche Funktionen erweitert.

Durch Drücken der Tab-Taste wechselst du direkt in einen speziellen Positionierungsmodus. Dort kannst du das Fadenkreuz präzise über X- und Y-Koordinaten setzen und bewegen.

Gleichzeitig passt sich die Symbolleiste an die aktuelle Funktion an und stellt die benötigten Fangfunktionen unmittelbar bereit. So lässt sich beispielsweise das Fadenkreuz direkt auf den Mittelpunkt eines Rechtecks, einer Linie oder in Gradschritten auf den Umfang eines Kreises positionieren.

Ein zusätzlicher Dialog ist nicht erforderlich. Alle wichtigen Werkzeuge bleiben während der Eingabe sichtbar und erreichbar.

Deine Vorteile:

• schneller Wechsel in die Koordinateneingabe,
• präzise Positionierung über X- und Y-Werte,
• direkter Zugriff auf die passenden Fangfunktionen,
• weniger Dialogwechsel und
• flüssigerer Arbeitsablauf beim Zeichnen.

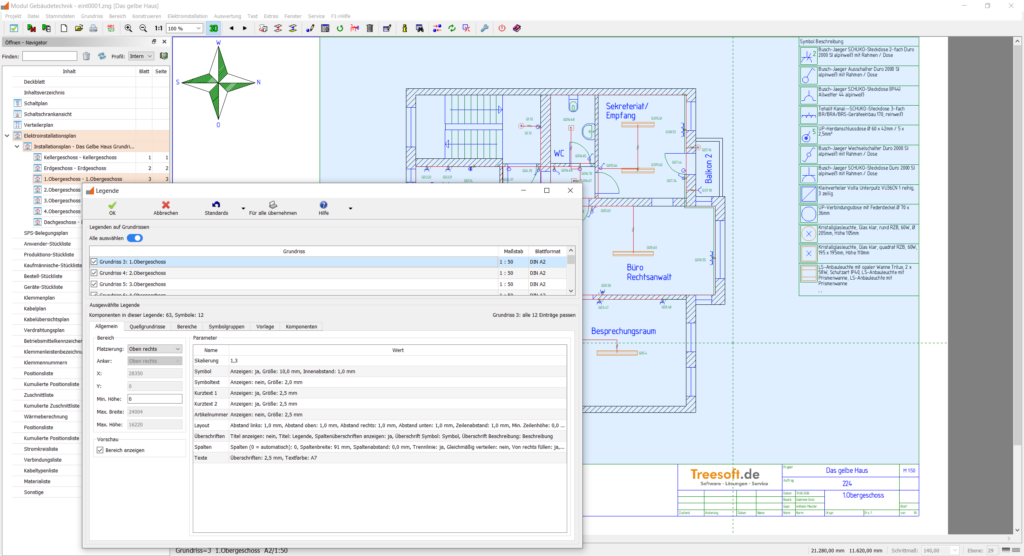

Legenden-Assistent für die Gebäudetechnik

Elektroinstallationspläne automatisch verständlich dokumentieren

Mit dem neuen Legenden-Assistenten erstellst du zu einem Elektroinstallationsplan automatisch die passende Legende.

Treesoft CAD erkennt die im Plan tatsächlich verwendeten Symbole und Bauteile, führt sie übersichtlich zusammen und stellt ihre Bedeutung verständlich dar.

Die Legende musst du nicht mehr zeitaufwendig von Hand erstellen. Zusätzlich kannst du die Dokumentation um frei definierbare Hinweise ergänzen – beispielsweise zum verwendeten Schalterprogramm, zum Hersteller, zur Farbe oder zu projektspezifischen Besonderheiten.

So entstehen übersichtliche, professionelle und leicht verständliche Planunterlagen für Auftraggeber, Monteure und weitere Projektbeteiligte.

Deine Vorteile:

• automatische Ermittlung der verwendeten Symbole und Bauteile,
• übersichtliche und verständliche Darstellung,
• frei definierbare Projekt- und Herstellerhinweise,
• flexible Platzierung innerhalb der Dokumentation,
• weniger manueller Aufwand und
• professionellere Planunterlagen.

Den Legenden-Assistenten bieten wir mit Treesoft CAD 7.4 als optionales Zusatzmodul für den Gebäudetechnik-Assistenten an.

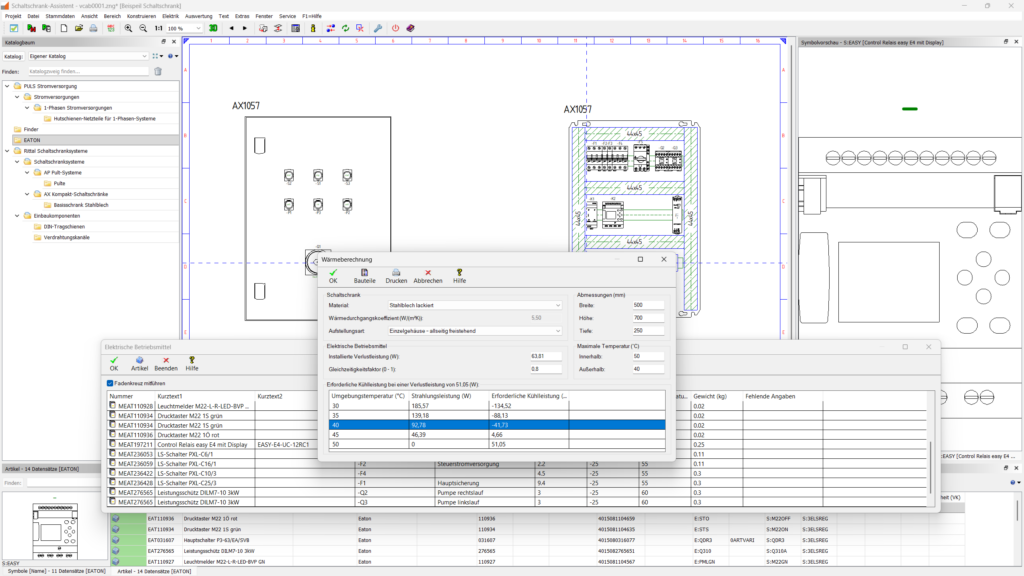

Verbesserte Schaltschrank-Wärmeberechnung

Schneller zur passenden Schaltschrankklimatisierung

Die Treesoft CAD Schaltschrank-Wärmeberechnung ermittelt die thermische Belastung auf Grundlage der tatsächlich projektierten elektrischen Betriebsmittel und des ausgewählten Schaltschranks.

Treesoft CAD übernimmt bereits hinterlegte Bauteil- und Schaltschrankdaten automatisch. Das Ergebnis unterstützt dich bei der Auswahl einer geeigneten Klimatisierung. Anschließend dokumentiert Treesoft CAD die Berechnung in einem übersichtlichen Abschlussformular.

Deine Vorteile:

• Berechnung auf Grundlage der tatsächlich projektierten Betriebsmittel,
• automatische Übernahme vorhandener Bauteil- und Schaltschrankdaten,
• weniger manuelle Übertragungen,
• geringeres Risiko von Eingabefehlern,
• schnellere Auswahl einer geeigneten Klimatisierung und
• nachvollziehbare Dokumentation im Abschlussformular.

Mehr Bedienkomfort in Treesoft CAD

Neben den großen technologischen Neuerungen haben wir Treesoft CAD an zahlreichen Stellen im Detail verbessert.

Gerade bei häufig wiederkehrenden Arbeitsschritten sparen kleine Verbesserungen täglich Zeit. In ihrer Gesamtheit sorgen sie für einen deutlich flüssigeren und übersichtlicheren Arbeitsablauf.

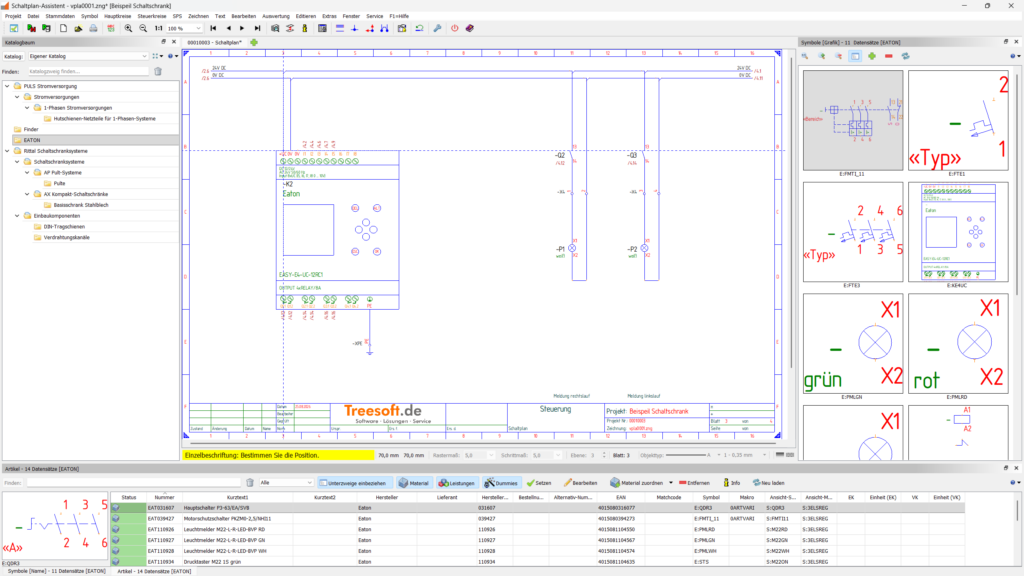

Aktive Funktionen sofort erkennen

Sobald eine Aktion aktiv ist, wird die Statuszeile gelb hervorgehoben.

Gleichzeitig informiert sie dich über die nächsten erforderlichen Arbeitsschritte und unterstützt dich bei der Durchführung der aktuellen Funktion.

Die Statuszeile bleibt fest am Hauptfenster angedockt und damit jederzeit sichtbar.

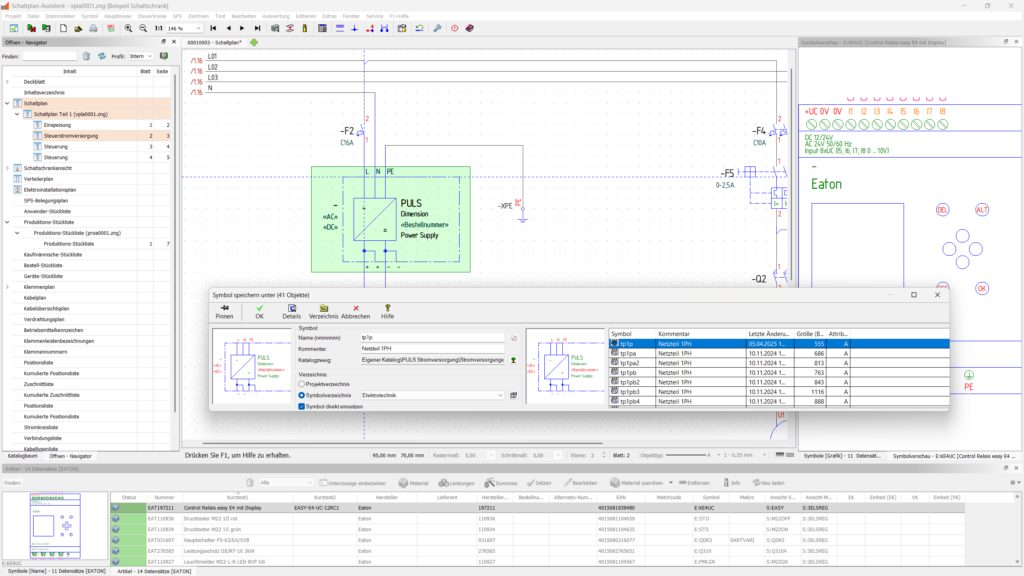

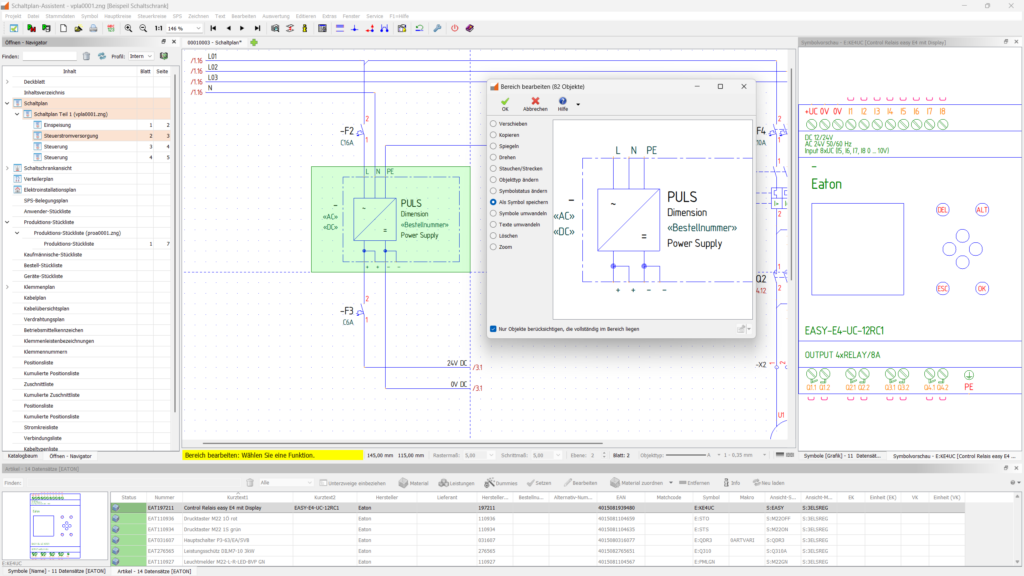

Bereiche direkt als Symbol speichern

Die Funktion „Symbol speichern unter“ ist jetzt direkt in „Bereich bearbeiten“ verfügbar.

Damit befindet sich der Befehl genau dort, wo Anwender ihn intuitiv erwarten und auch in unseren Schulungen regelmäßig gesucht haben.

Der ausgewählte Bereich kann anschließend unmittelbar als Symbol in die aktuelle Zeichnung eingefügt werden. Das neu gespeicherte Symbol steht ohne zusätzliche Zwischenschritte zur Verfügung.

Schreibgeschützte Dokumente einfacher bedienen

Alle Funktionen für schreibgeschützte Dokumente sind jetzt vollständig über die Symbolleiste erreichbar.

Informationen und Bedienmöglichkeiten befinden sich damit zentral an einer Stelle. Die übersichtliche Anordnung erleichtert die Orientierung und beschleunigt den Zugriff auf die verfügbaren Funktionen.

Verbesserungen bei Workflow, Performance und Stabilität

Wir haben Treesoft CAD an vielen weiteren Stellen verbessert. Im Folgenden findest du die wichtigsten Optimierungen für Workflow, Performance und Stabilität.

• Dialoge werden bei der Arbeit mit mehreren Bildschirmen zuverlässiger positioniert.
• Projektlisten und häufig verwendete Auswahlfenster werden schneller geladen.
• Beim Übernehmen von Ebenen merkt sich Treesoft CAD das zuletzt verwendete Quellprojekt, die Zeichnung und die Ebene.
• Objektfang, Tastenkombinationen und Bedienreihenfolgen wurden optimiert.
• Schaltplankonfigurator, Katalogbaum und SPS-Baugruppen lassen sich komfortabler bedienen.
• Druck, PDF-Export, Fremdsprachenübersetzung und CAD-Konverter wurden weiter verbessert.
• Zahlreiche Fehlerkorrekturen erhöhen die Stabilität im täglichen Einsatz.

Neue Grundlage für vollständigere Übersetzungen

Parallel zur neuen Makro-Technologie haben wir die Grundlage für ein neues Übersetzungssystem geschaffen.

Programmtexte werden dabei technisch vom eigentlichen Makro-Quelltext getrennt. Durch die mit dem neuen Skript-Interpreter entstandenen Entwicklerwerkzeuge bleibt der Quelltext trotzdem gut lesbar und bearbeitbar.

Übersetzungen können zukünftig mit KI-Unterstützung erstellt und anschließend von unseren Mitarbeitern geprüft und freigegeben werden.

Für dich bedeutet das langfristig vollständigere, einheitlichere und besser gepflegte Übersetzungen in Treesoft CAD und weiteren Treesoft-Produkten.

Neu – Treesoft easy CAD

Treesoft easy CAD – klein einsteigen. Professionell weiterwachsen.

Treesoft easy CAD richtet sich an alle, die eine attraktive und leistungsfähige Einstiegslösung für die professionelle Schaltplanerstellung suchen. Die Software basiert auf der bewährten Treesoft CAD Technologie und wächst mit deinen Anforderungen – von der kompakten Einstiegslösung bis zum voll ausgestatteten Treesoft CAD PRO.

Ohne Softwarewechsel. Ohne Datenmigration. Ohne neu anzufangen.
Deine Projekte und Daten wachsen einfach mit.

Die wichtigsten Merkmale:

• eigenständige CAD-Lösung,
• reduzierter Funktionsumfang für einfache Anwendungen,
• übersichtliche Bedienung,
• schneller Einstieg für neue Anwender,
• leichter Wiedereinstieg bei sporadischer Nutzung und
• moderne technische Grundlage für zukünftige Erweiterungen.

Treesoft CAD 7.4 jetzt einsetzen

Mit einem gültigen Software-Servicevertrag erhältst du das Upgrade auf Treesoft Office 7.4 ohne zusätzliche Upgrade-Lizenzkosten.
