Treesoft CAD Schaltschrank-Assistent

Zusatzmodul für die Erstellung von Schaltschrankansichten beliebiger Hersteller

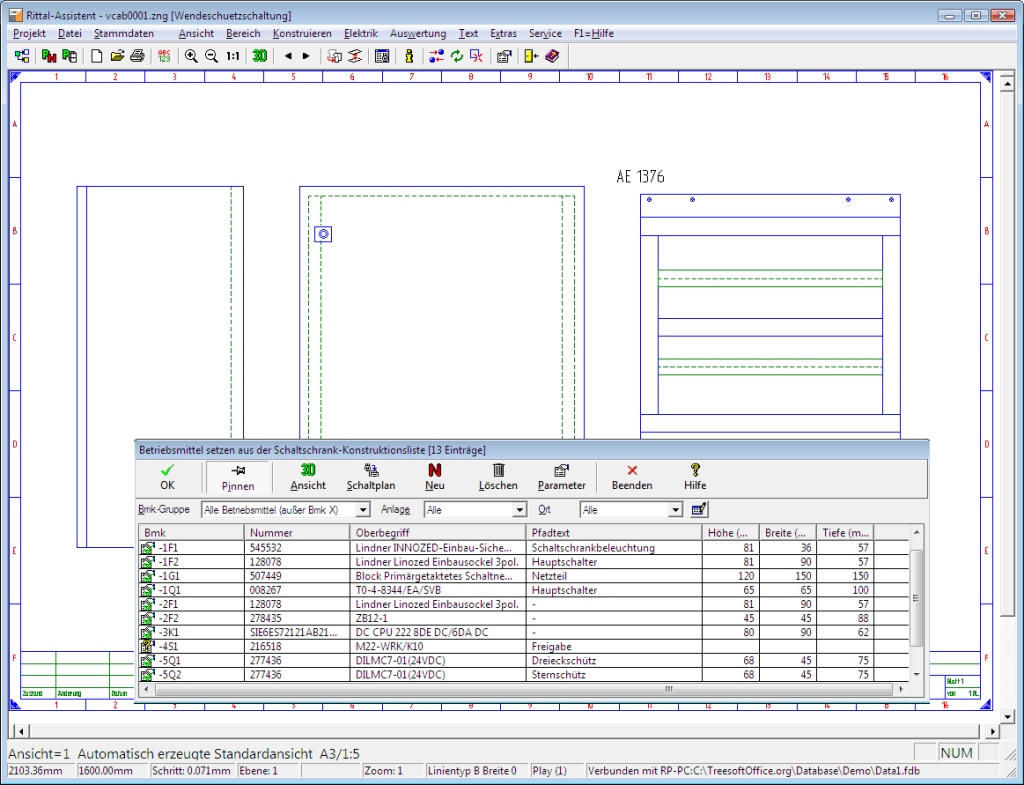

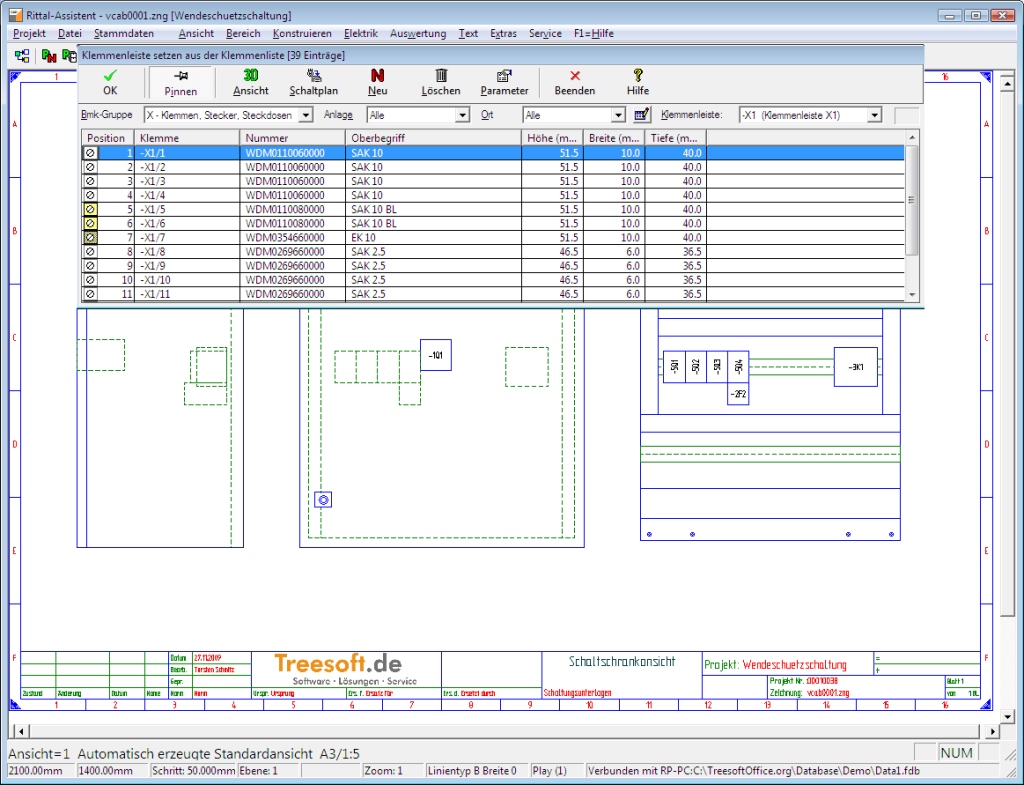

Legst du Wert auf die Erstellung detaillierter Schaltschrankansichten? Dann ist dieses Zusatzmodul genau das Richtige. Mit dem Treesoft CAD Schaltschrank-Assistenten erstellst du in Rekordzeit umfangreiche, vollständige Schaltschrankansichten. Anschließend bestückst du diese mit den entsprechenden elektrischen Betriebsmitteln wie Sicherungen, Schütze, Transformatoren und Klemmenleisten, basierend auf der aus dem Stromlaufplan automatisch generierten Schaltschrank-Konstruktionsliste.

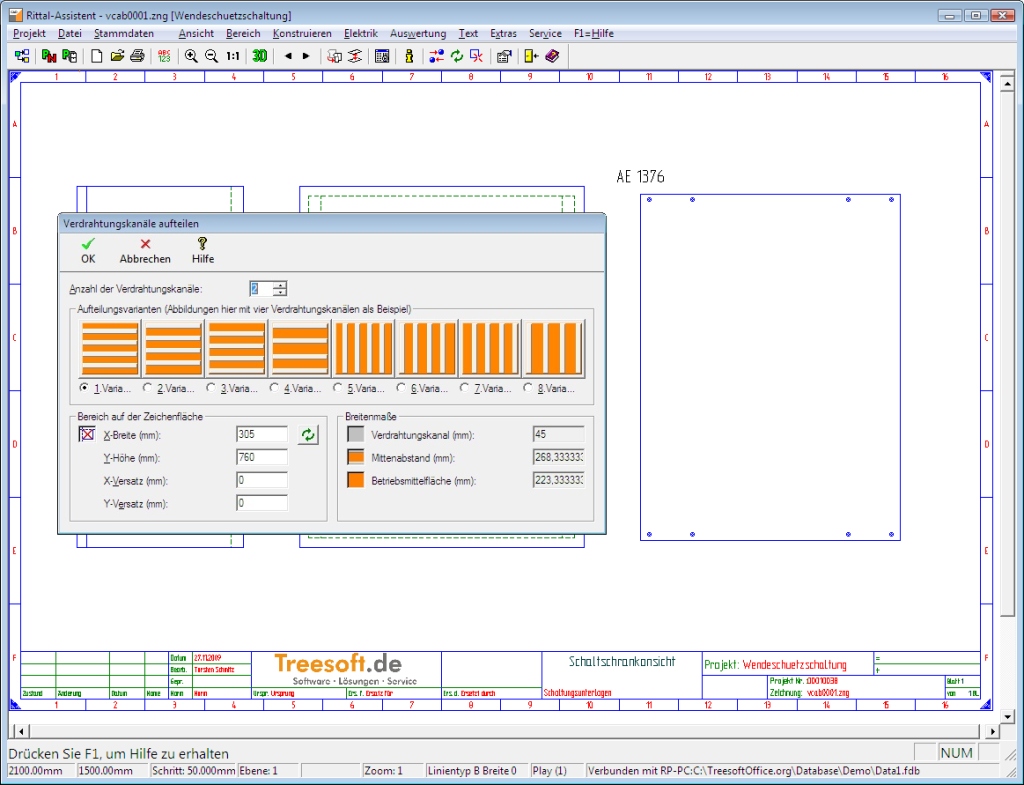

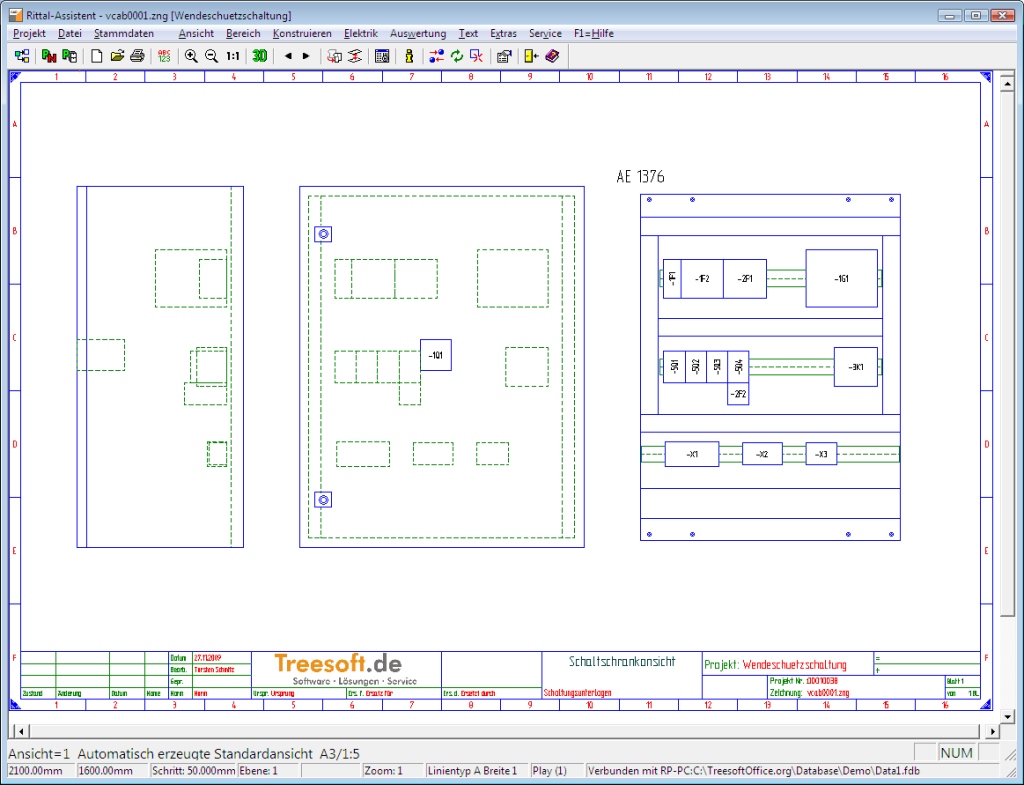

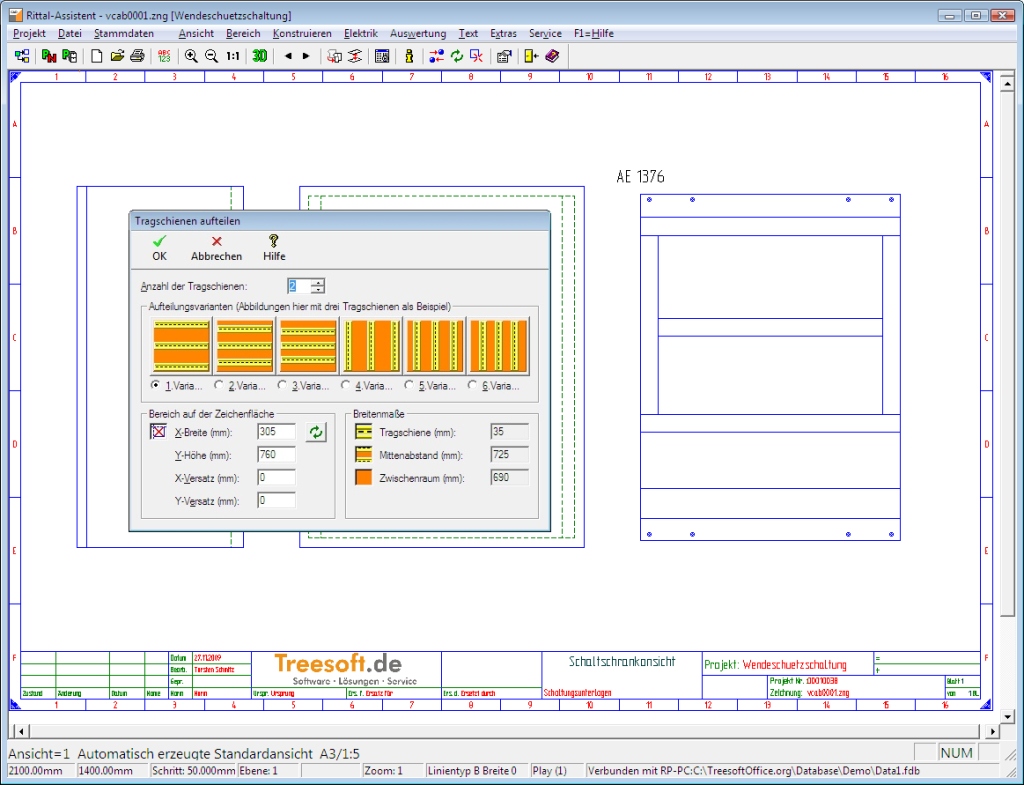

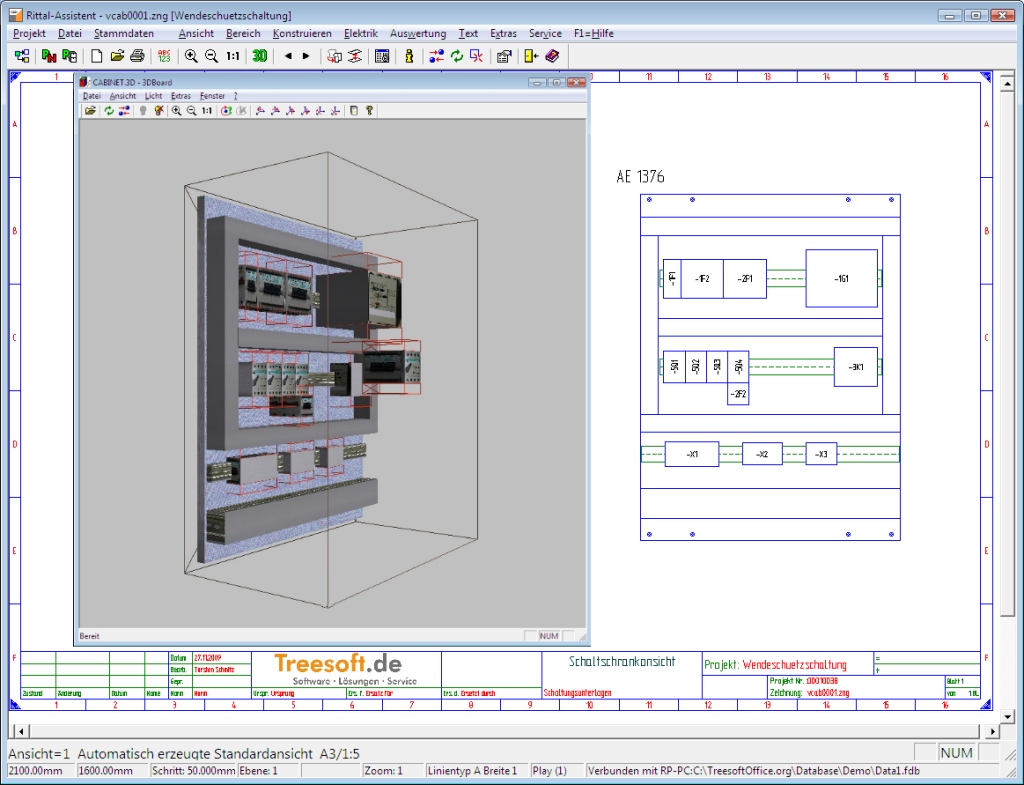

Erstellung von Schaltschrankansichten beliebiger Hersteller

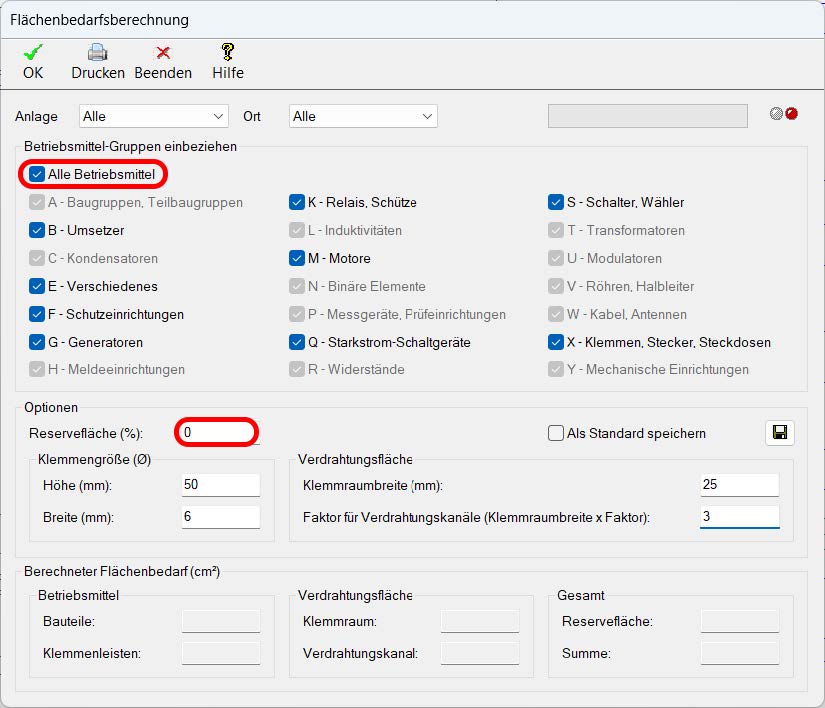

Wahl des Schaltschrankes mit der Flächenbedarfsberechnung

Die Flächenbedarfsberechnung des Schaltschrank-Assistenten unterstützt dich bei der Auswahl eines geeigneten Schaltschrankes. Damit kannst du bereits vor Beginn deiner Projektierung sicherstellen, dass du keinen zu kleinen oder auch viel zu großen Schaltschrank wählst.

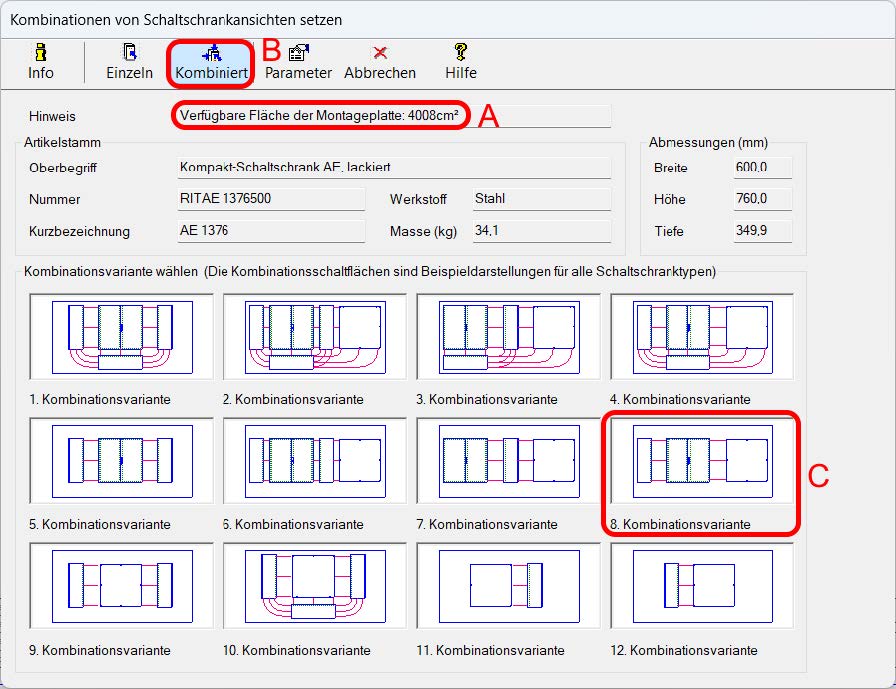

Montageplatte oder kombinierte Schaltschrankansicht

Nach der Auswahl des Schaltschrankes aus einem Hersteller-/Lieferantenkatalog öffnet sich der Dialog Schaltschrankansicht setzen. Jetzt kannst du wählen, ob beispielsweise nur die Montageplatte gesetzt werden soll oder ob du eine kombinierte Schaltschrankansicht setzen willst.
